特点描述 Feature Description

◆ 具有短路保护、反极性保护、过载保护功能(DC)

◆ 长寿命及高可靠性

◆ 红色LED显示可以检查传感器的输出状态

◆ 经济实惠并且操作简单

◆ 运用广泛，可替换小型微动开关和限位开关

◆ 扁平结构可以安装在狭窄的空间里

规格参数 Specification


直流-3线/DC-3 wires NPN N.O.	IPSLB-N15NA-D3Y2	IPSDM-N20NA-D3Y2
直流-3线/DC-3 wires NPN N.C.	IPSLB-N15NB-D3Y2	IPSDM-N20NB-D3Y2
直流-3线/DC-3 wires PNP N.O.	IPSLB-N15PA-D3Y2	IPSDM-N20PA-D3Y2
直流-3线/DC-3 wires PNP N.C.	IPSLB-N15PB-D3Y2	IPSDM-N20PB-D3Y2
直流-2线/DC-2 wires N.0.	IPSLB-N15LA-D2Y2	IPSDM-N20LA-D2Y2
直流-2线/DC-2 wires N.C.	IPSLB-N15LB-D2Y2	IPSDM-N20LA-D2Y2


检测距离/Rated sensing distance	15.0mm	20.0mm
安装方式/Mounting	非埋入/non-shield
工作电压/Supply voltage	DC12...24V(10...30V DC)允许波动10%以下/ripple(p-p):10% max.
漏电流/Leakage current	3线式/3 wires : <0.01mA(2线式/2 wires：<0.8mA）
设定距离/Setting distance	0...12.0mm	0...16.0mm
标准检出物体/Sensing target	铁/lron 45x45x1mm	铁/lron 60x60x1mm
工作频率/Frequency	300Hz	200Hz
消耗电流/Consumption	≤15mA
负载电流/Load current	200mA
电压降/Voltage drop(Vp)	≤1.8V(2线式：负载电流100mA＜5V)/(2 wires：Load current 100mA＜5V)
滞后/Hysteresis	1...15%
重复精度/Repeatability	≤5%
LED 显示/Display	红色/Red LED
保护/Protection Circuit	短路保护、反极性保护、过载保护/Short circuit protection, reversed polarity protection and overload protection
工作温度/Operating temperature	-25...+70°C(未结露状态)/-25...+70°C(no condensation)
抗冲击/Anti-impact	500m/s²(50G)X、Y、Z、方向各10次/500m/s²(50G)X、Y、Zdirection, each 10 times
抗震动/Anti-vibration	10...55Hz(振幅1.5mm) X、Y、Z、方向各2小时/10...55Hz(amplitude 1.5mm)X、Y、Z direction each 2 hours
防护等级/Protection	IP67
连接方式/Connection	电缆线2M，外径Φ4.0mm/Cable: Φ4.0mm 2M
外壳材料/Housing material	PBT
检测面材料/Sensing face material	PBT
尺寸图 Dimensional drawing

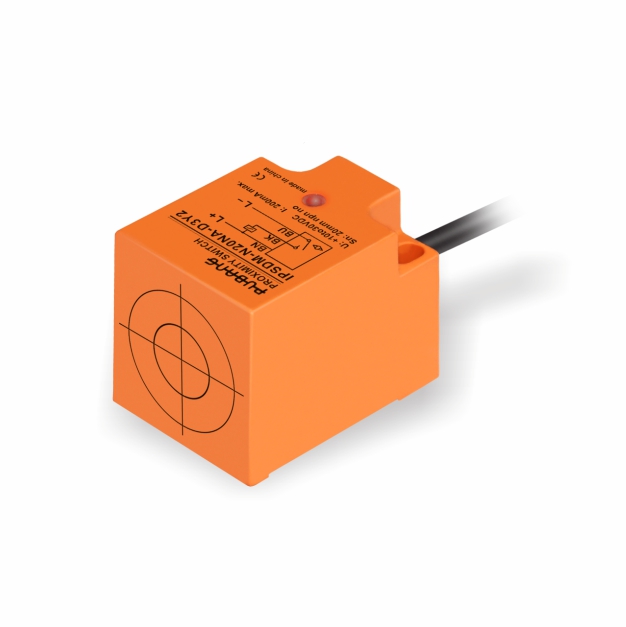

LB，DM - 方型接近开关
